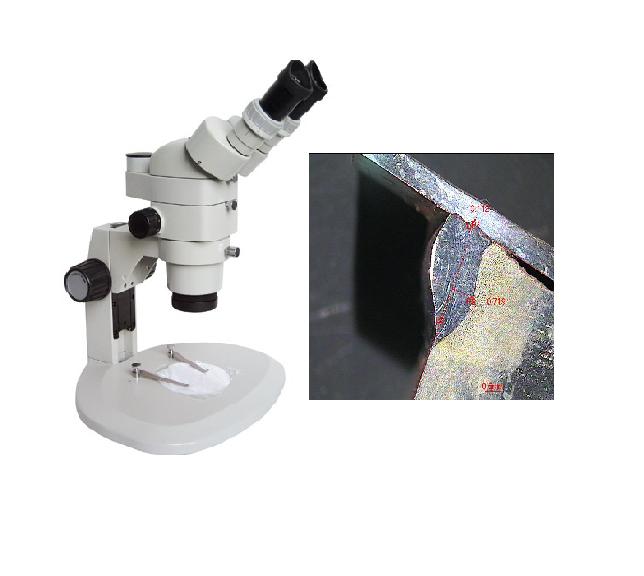

熔深立體顯微鏡RSM-6500E，在觀察物體時能產生正立的三維影像。立體感較強，成像較清晰和寬闊，兼有長工作距離，較大的視場范圍和相應的放大倍數,是焊接熔深檢測的普遍型顯微鏡。焊接熔深是焊接機械性能的重要標志與外在表現，所以，對焊接熔深的有效檢測成為檢驗焊接效果的重要手段。熔深顯微鏡采用先進技術,特別適合汽車零部件制造領域對焊接嚴格的要求.可以對各種焊接接頭如（對接、角接、搭接和T型接等等）產生的熔深進行拍照、編輯、測量、保存、打印。
二、技術規格
基本配置
|
變倍比 |
1:8.3 |
|
物鏡變倍范圍 |
0.6X-5X |
|
目鏡 |
SWF10X/22mm |
|
工作距離 |
95mm |
|
目距調節范圍 |
48mm-75mm |
|
機頭 |
傾斜45度 |
|
視度調節 |
±5視度 |
|
機頭能360度旋轉 |
360 |
|
輸入電壓 |
110V/60HZ 或 220V/50HZ |
|
上鹵素燈 |
6V12W可調節光度 |
|
下熒光燈 |
5W |
|
系統放大倍數 |
6X-350X（以2倍輔助物鏡、17寸電腦顯示器為例） |
技術參數
|
項目 |
附加物鏡 |
目鏡 |
工作距離 (mm) |
|||
|
SXF10X |
WFl5X |
WF20X |
WF25X |
|||
|
放大倍率 |
放大倍率
|
放大倍率 |
放大倍率
|
|||
|
參數 |
0.5X |
3X-25X |
4.5X-37.5X |
6X-50X |
7.5X-62.5X |
200 |
|
0.75X |
4.5X-37.5X |
6.75X-56.25X |
9X-75X |
11.25X-93.8X |
125 |
|
|
1X |
6X-50X |
9X-75X |
12X-100X |
15X-125X |
95 |
|
|
1.5X |
9X-75X |
13.5X-112.5X |
18X-150X |
22.5X-187.5X |
55 |
|
|
2X |
12X-100X |
18X-150X |
24X-200X |
30X-250X |
35 |
|
選配件：
1、 目鏡：15X、 20X、 25X 目鏡可選 2、輔助物鏡：0.5X、0.75X、1.5X、2X可選
3、光源：LED上光源、LED下光源、環形熒光燈、光纖冷光源任選一種
4、攝影裝置：彩色攝像系統可選
5、熔深分析測量軟件
6、臺式電腦
